SDRでバンドスコープモニターを作りたい

 TS−950の横にはSM−230というステーションモニターが付いているが最新のリグのバンドスコープに比べると解像度がかなり悪くアナログ回路のため調整してもすぐにセンター周波数がずれてしまいます。

 Webを色々探していたらUSBワンセグチューナーを使ったSDRの記事がありました。これを利用できないかと思いたちTS-950のSM-230に代わるバンドスコープを作りました

1. USBワンセグチューナーの購入と実験

 購入したのは DS-DT305BK という製品です
インターネットで1個790円でしたので3個ほど購入しました
皆様がWebで公開されている方法を真似てまずは動作させて見ます。使用したソフトラジオはSDR#を使用しました。

ドライバー、SDR#のインストールも問題なく出来すぐにアンテナを接続したらすぐに聞こえました。

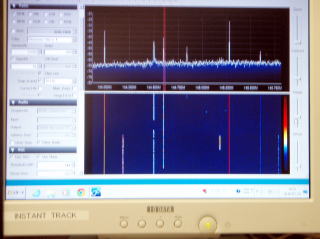

これは面白いです!!!!  エアーバンドのAMも144M、430MのNFMも、FM放送のWFMもきれいに聞こえます。
つい長い時間遊んでしまいました(笑)









2. USBワンセグチューナーの発熱対策

 このUSBワンセグチューナーはかなり発熱し熱くなります。この発熱で感度が低下する情報もありましたので発熱対策をすることにしました。

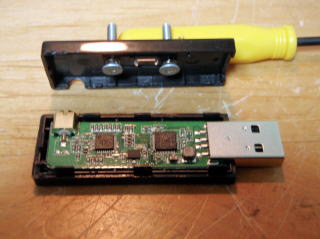

USBワンセグチューナーのプラスチックカバーを開けると2個のICが見えます指で触るとこれがかなり熱くなっていますので
このICに放熱器をつけることにします。
ここでまた皆様の知恵を借りして、手持ちの材料でできる放熱ネジ?方式としました。
使ったのは3mmの皿ネジです。少しでもネジとICの接触面積を確保するためにスチールネジの頭に半田を盛って、ヤスリ→ペーパーで平らに仕上げます。
プラスチックカバーとネジの取り付けはカバーに3mmのタップネジを切りました。
ネジの頭にシリコングリスを塗ってカバーを閉めます。カバーに取り付けた放熱用のネジを指で軽く閉めてICに接触させて完成です。
このネジでアルミケースに固定すれば発熱対策は良いと思います。


3.低い周波数の受信

 TS-950のバンドスコープIF周波数は8.83MHzです。USBワンセグチューナー+SDR# オリジナルではHF帯の低い周波数は受信できないようです。
 低い周波数を受信可能にするには、USBワンセグチューナー内部で、@ストレート配線に改造?する方法と、AMIXで変換する方法があるようです。

 今回は、TT@北海道さん http://ttrftech.tumblr.com/kit/hfconv のHFコンバーター・キットのお世話になることになりました。キットはきれいな基盤とC,R,Lなどすべてのパーツのほか、オプションでリレー(HFとVHFの切り替えに便利)、SMAコネクタ、MCX-SMA変換ケーブルなどすべてのパーツがそろっておりとても便利です。

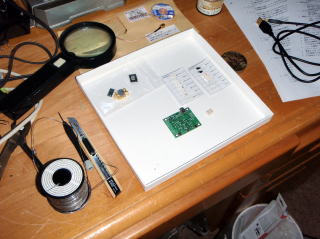

 ただしC,R,L類はすべてとても小さなチップ部品のためすぐに飛びやすく、なくすと大変です。和菓子等の箱の中でチップの取り出し、基盤取り付けを行ないました。

これだけ気をつけても2度ほどチップを見失しなってしまい(泣) 1つは糸ハンダの先にくっ付いているのを見つけましたが、もう一つはどうしても見つかりません、仕方なくチップ抵抗を買ってきました
くれぐれもご注意下さい。

HFコンバーターキットは組立て説明書にしたがって作ればすぐに完成します。








4. ケースに取り付け

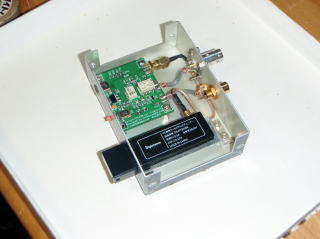

 DS-DT305BKの放熱ネジ?に取付けたアルミ台座(放熱板)           ケースに取り付けて完成





















5. 完成

 HFコンバーターの局発は100MHZですので7MHzバンドは107MHz で受信できます。ここでSDR#のオフセット周波数に-100MHzを設定すればHF帯も周波数直読が出来ます 。

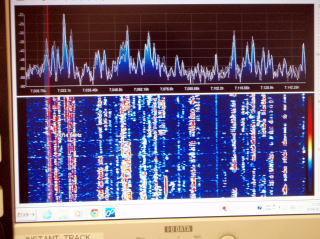

 7MHzバンドを見てみるとバンドいっぱいに信号が見えます。少なくともSM-230よりはとても見やすいです。












6. TS-950バンドスコープとして使用

 TS-950の8.83MHzのIF-OUTにつなげばSM-230の代わりになるはずです。
 SDR#のオフセット周波数を合わせてTS-950が受信している周波数と表示が一致するように調整すれば - 0 + の表示になってバンドスコープとして使用できます。当局はオフセット周波数は-108.830.100Hzで合いました。

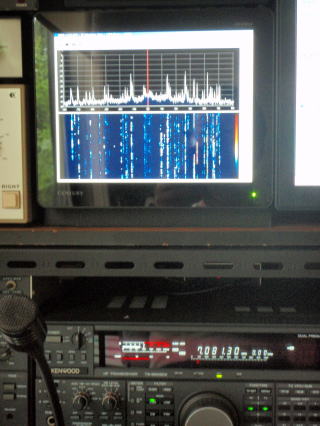

小型のサブディスプレイをTS-950の上に設置してバンドスコープモニターとして利用できるようにしました。
 SM-230は左横にありますがこれからは送信波形モニター専用になりそうです。
