受信用アンテナは次の2つを考えました。
①シャックの前の山の中にビバレージアンテナを張る
②受信用のミニループアンテナを設置する
シャックの前は山でありここを利用したビバレージアンテナは、夏に向かうこの時期、山に入ると蚊の集団に襲われ大変なことになります。
山の草木が枯れる冬場に実験することにして、まずは2、受信用ミニループアンテナを作ってみました。

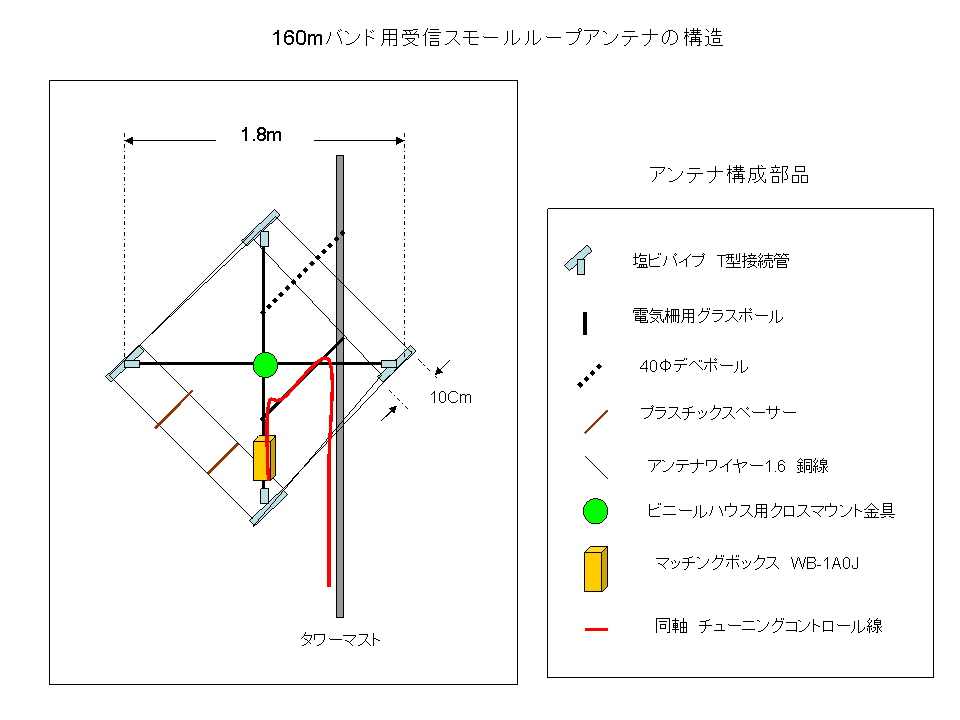

1、160mバンド用受信スモールアンテナの構造
アンテナの躯体材料はホームセンターで手に入る材料で作成できました。

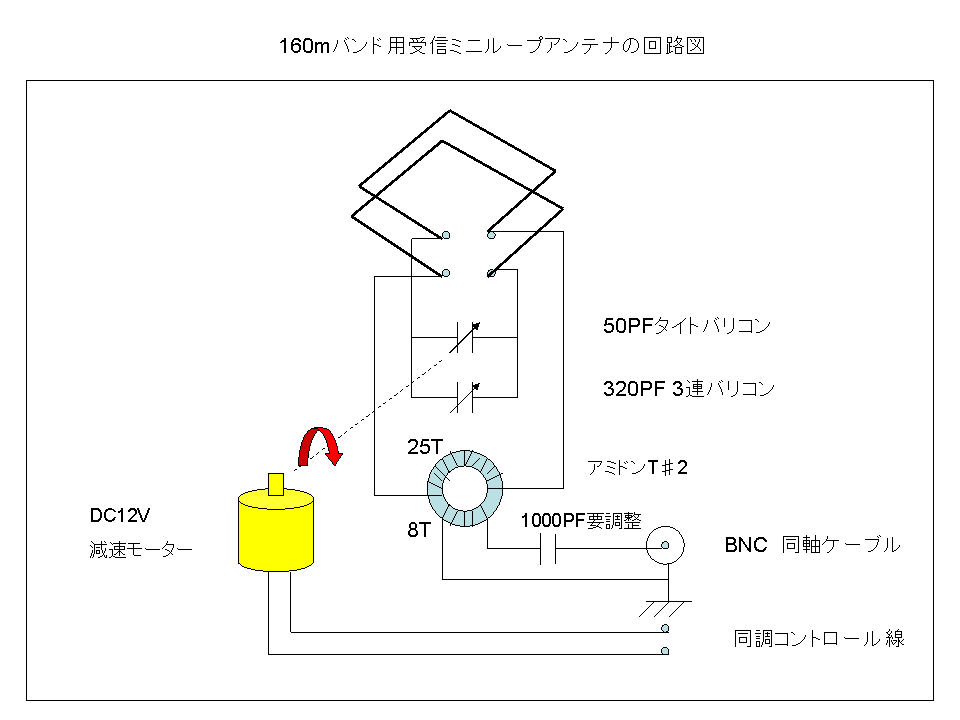

2.アンテナの回路図
ごく一般的なミニループアンテナの回路です。
チューニングは手元の320PFの3連バリコンを使用しました。チューニング範囲が非常に狭くクリチカルですので、並列に50PFタイトバリコンをいれて1.8MHz～1.9MHzの範囲を調整しております。
50PFタイトバリコンはDC12Vの100:1減速モーターに連結されておりシャック内よりリモートでチューニング可能としました。
インピーダンス変換はアミドンTシリーズ♯2(赤色)コアにホルマリン線を25T/8Tで50Ωに変換しております。8T側に1000PFのスチロールコンデンサを入れSWRを1.5以下に調整しております。

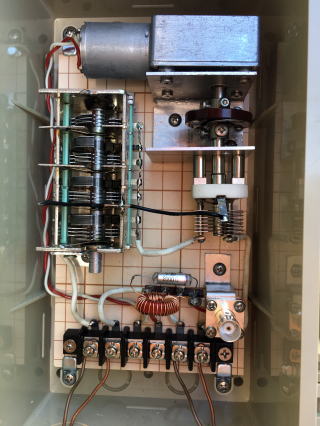

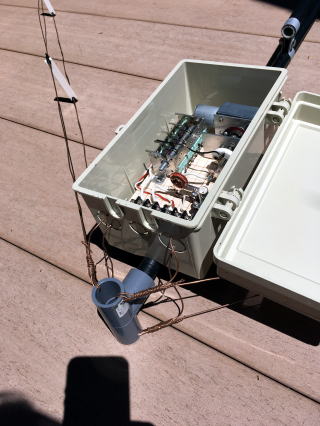

3.マッチングBOX
ホームセンターに置いてあった防雨ボックス ウオルボックス WB-1A0Jを使用してマッチング回路と調整用モーターを収容しました。ちょうどよい大きさです♪

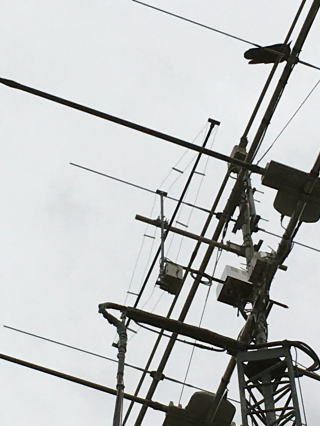

4.タワーへの取り付け状態
HF八木アンテナとと50MHz八木アンテナの間が3mほどの間隔がありましたのでここに写真のように
設置しました。
アンテナマストから指示用のグラスファイバーポールを水平に2本張り出し、取り付けてあります。
END
